外观瑕疵检测仪

简要描述:外观瑕疵检测仪:透明粒子大的问题是光的折射和内反射等造成的“光的阴影",如图片所示,我们如果可以在照明时有效去除黑线或折射干扰,测量将变得简单。Calpas-R不同于传统的V型-单镜头照射震动槽上运动的粒子,而是在转盘上通过特殊的照明模式,*去除光照明带来的干扰,高效测量透明粒子中的杂质。

  • 厂商性质:代理商
  • 更新时间:2023-04-14
  • 浏览次数: 1967

详细介绍

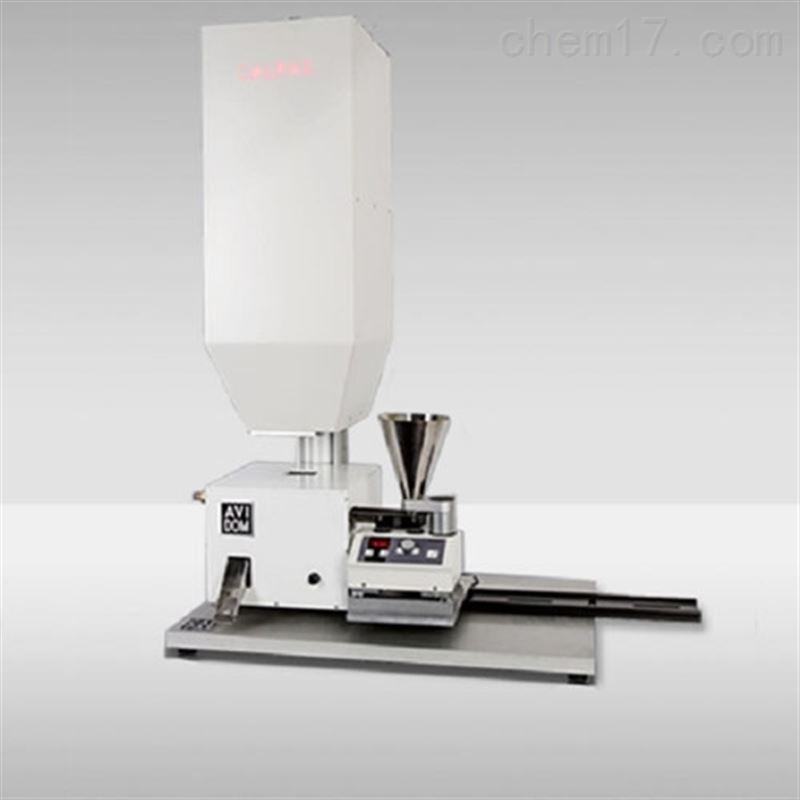

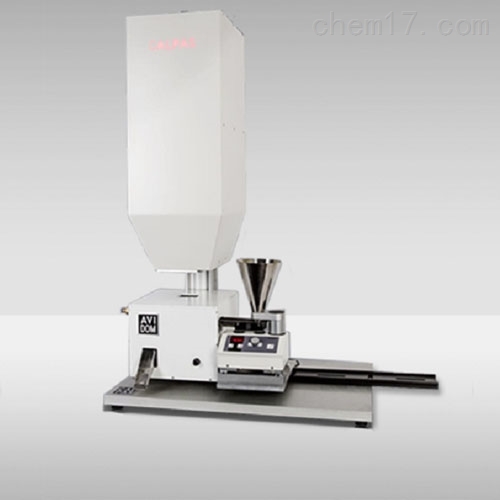

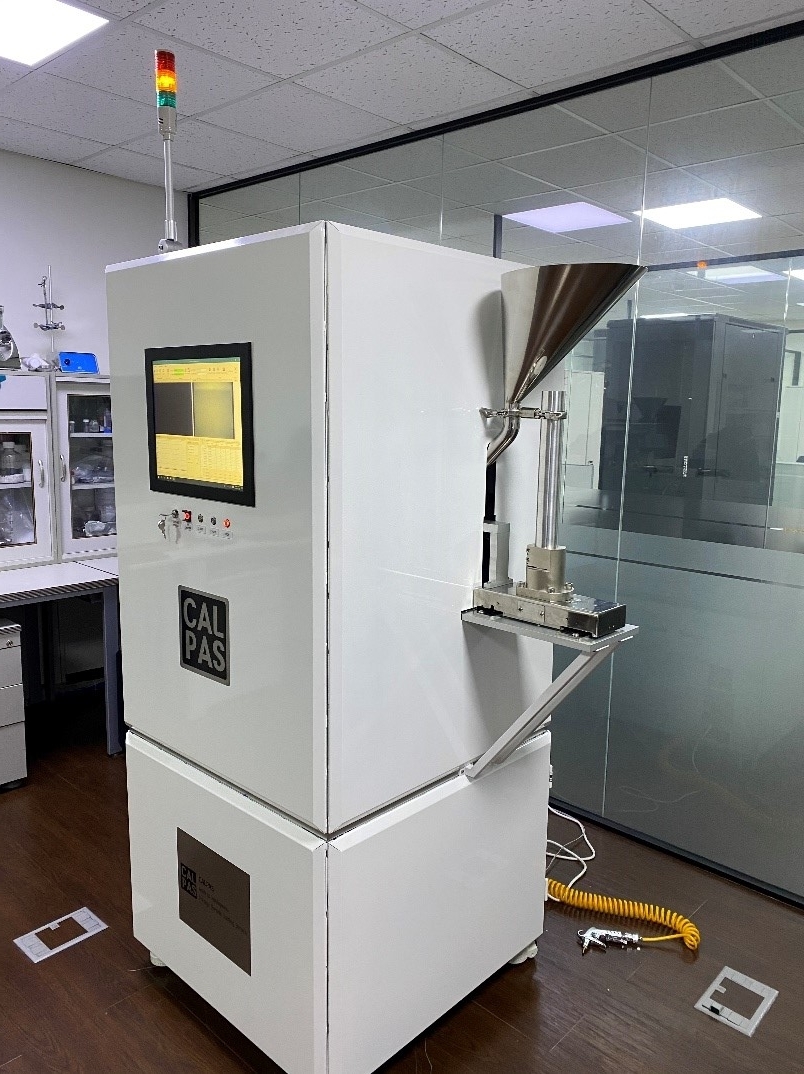

外观瑕疵检测仪

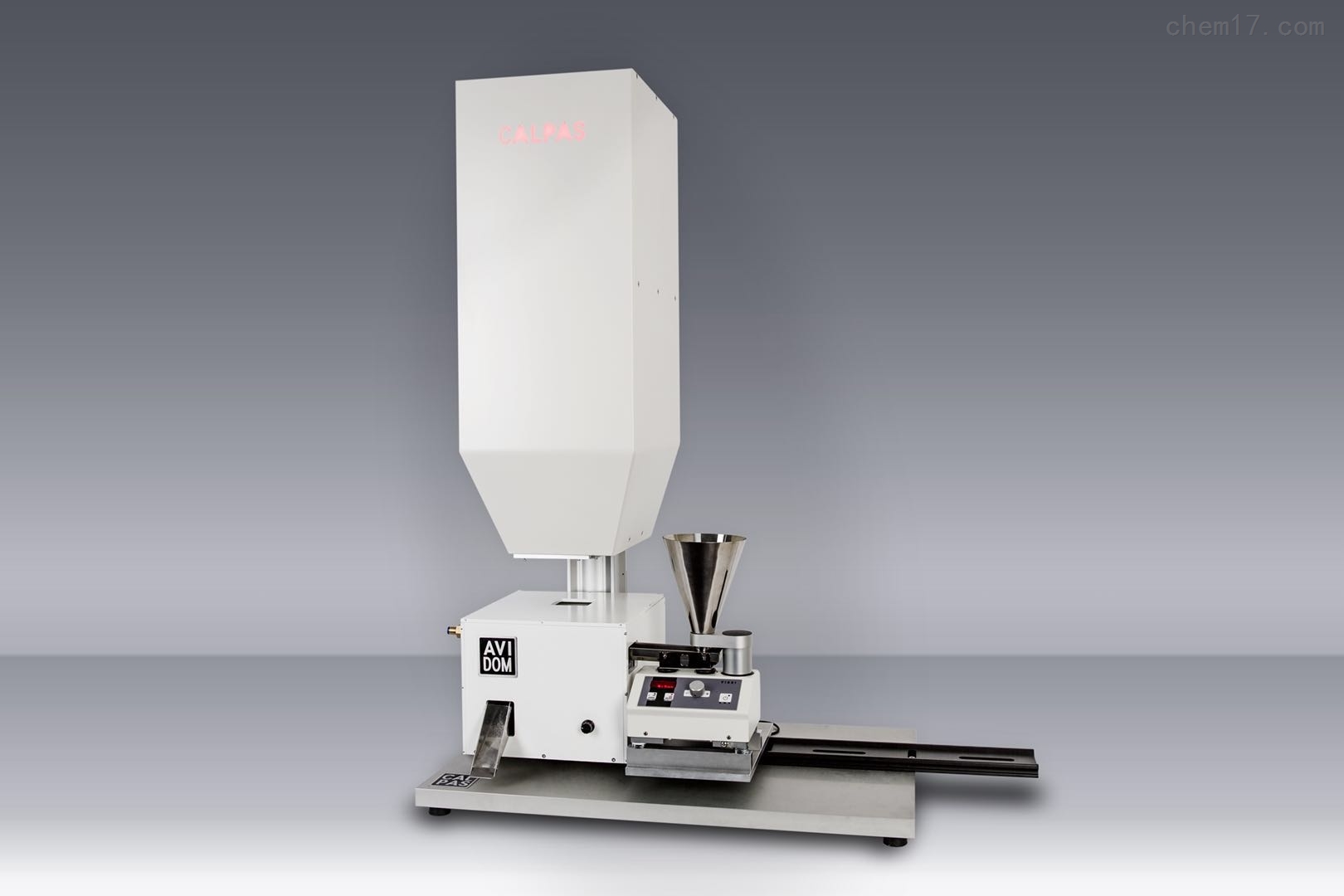

Calpas-R介绍

特别针对高透粒子、不透明有色粒子设计

行业背景

  1. SH/T 1541将在近年把人工判别颗粒外观提升为仪器法审定。原标准规定了黑粒、黑斑粒和色粒的定义,规定检测数量为1公斤样品。这么多的样品在检测黑点时是非常困难的,对透明的粒料来说,几乎就是不可完成的任务,一个人完成一公斤的数量,至少一整天的时间,其效率、准确性都是无法接受的。

  2. 仪器法简介:取1公斤粒子试样,通过简易的粒子扫描设备,分析异色,分析效果要比人工色选法准确,目前市场上的主流方法是:

    1. 单面单镜头+四周照明+震动槽。粒子在经过震动带时,震动器无法保证粒子360°翻滚,所以在经过单镜头下方时,背对镜头的粒子表面黑点杂色无法监控到;

    2. 单面单镜头+立体照明(背部光源)+传送带。这是本设备的方法;

    3. 双面双镜头+立体照明+传送带。这是完善的方法,见下文。

工作原理:

CALPAS主要由高分辨率的高速相机、镜头、全角度AVIDOM照明系(全角度带背光,专为透明和不透明粒子设计),三动进料系以及可以用分析杂质黑点色和形的AI成。

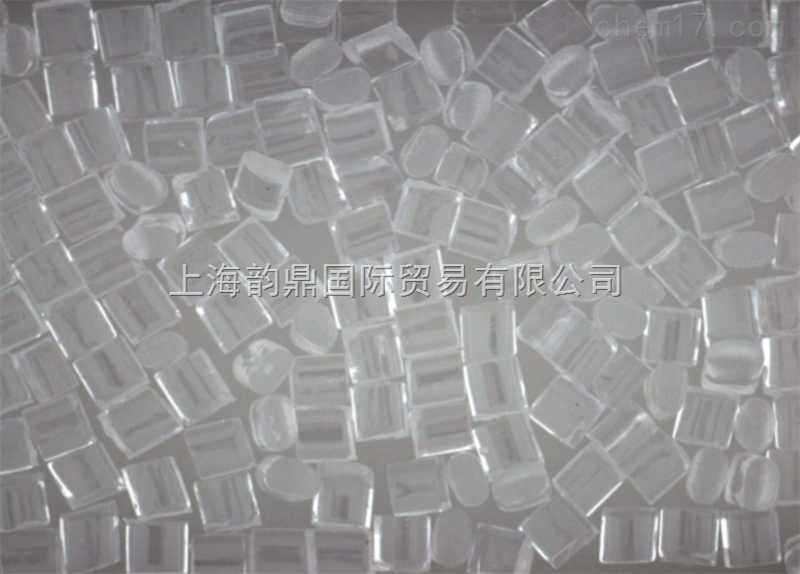

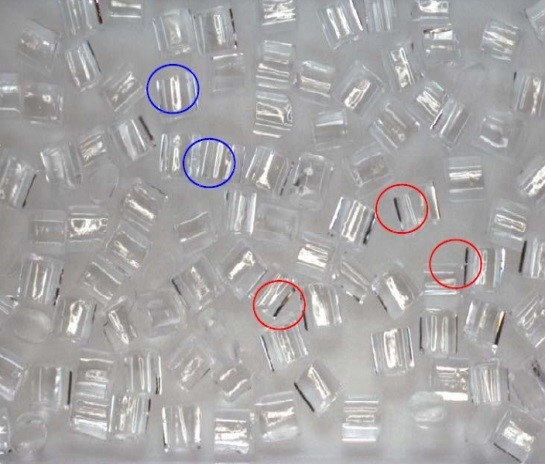

当我们检测高透明粒子(如PMMAPCSANPET等)时,由于光反射和折射的影响,会形成如下图的黑线,

这些黑色线条不是样品本身的疵点,而是由于普通光照在透明粒料上形成的。人眼无法测量,有些客户甚至要求瑕疵点是10微米,而人眼看到的也只有50微米。

方法使用普通的LED照明(环形照明或从几个方向照明)。

仪器在软件中强制告诉算法,黑线的颜色(黑度、灰度、彩度,RGB各种描述光学颜色的方法)是什么范围,通过软件告诉系统,这些线条或者一些黑点是正常的,系统在出具报告的时候,会自动剔除类似的黑色线条或者黑点(认为是正常样品)。实际的情况是,这些粒子中的杂质色与阴影色是吻合的,将也会被当成正常的样品,实际证明,这种方法会造成严重漏判或者误判。

方法:立体照明系统。

在外观检测领域,“透明样品的均匀照射”是一个非常难的光学组合课题, 透明球体是均匀介质,光在其中是直线传播,但在球体与空气的交界处产生折射。光源所处的位置、角度、背光的强弱都会造成折射的强弱。Calpas-R的光源组合是经过特别设置的,并获得了“专li“,尽可能降低了光线的影响。

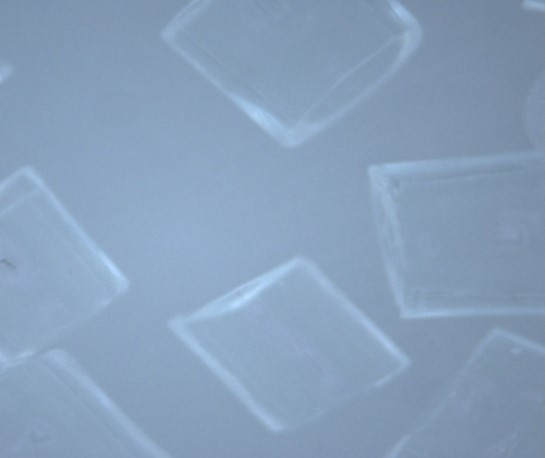

. 消除了透明料反射和折射的影响

三菱公司选择方法二作为其PMMAPC产品的检测仪器,用于检测10微米的杂质。

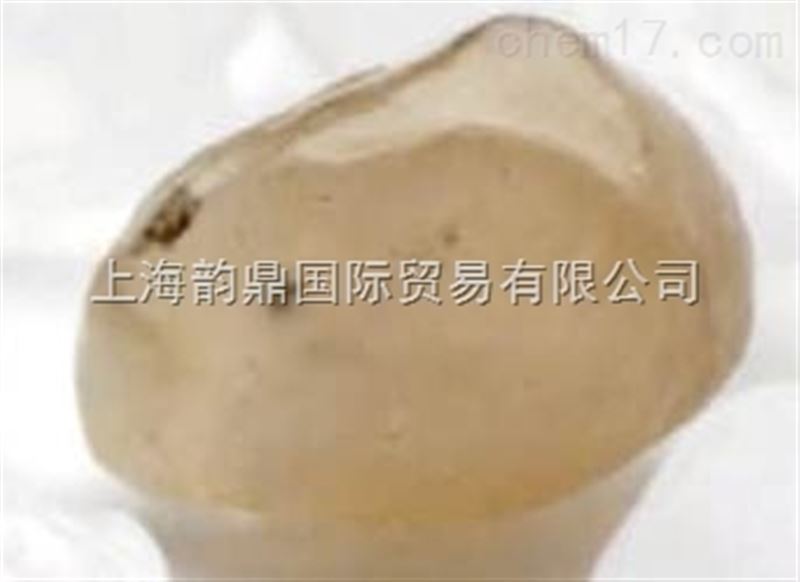

. 透明粒料上10μm杂质

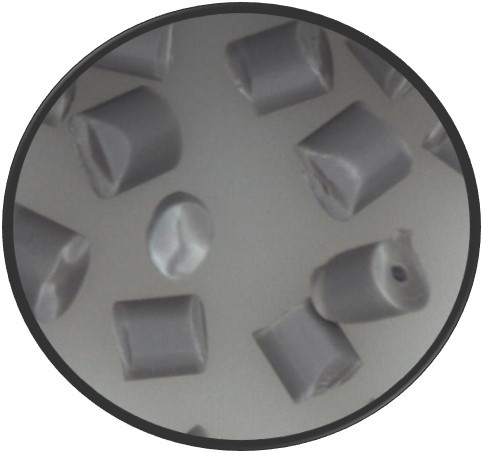

Avidom同样适用于不透明样品的检测(见下图)

图. 不透明粒子

如果用普通圆环照明技术,不透明的粒料在两颗粒料之间也很容易形成阴影,检测黑点时会非常容易地被仪器误判,而采用360°的立体照明系统,能让光线均匀的照射到不透明粒料的表面,并通过背光消除阴影,保证图像品质,检测出真正的杂质。

检测范围:

  • 普通粒子(例:PPPEABS)中的杂质,包括黑点、异色;

  • 外来杂质;

  • 高透或高反射粒子(例:PC/PMMA)中的黑点、异色、凝胶点等;

  • 不透明改性粒子,可以是白色、灰色、红色等等等等各种颜色;

  • 粒子自身的尺寸和形状。

组成主要包括:

  • 高性能高速相机(CCD或用户);

  • 照明强度可调的立体照明系统;

  • 进料速度可调的三维振动进料系统;

  • 分析软件(标准分析软件和AI智能软件)。

  • 自动分拣装置

  • 进料轨道自动清洁装置

  • 整机防尘装置等

  • 如用户有特殊应用需求,可进行量身定做,一切以满足用户检测需求为目的。

Calpas操作简便,软件界面友好,一键式全自动操作即可自动进料、检测、生成检测报告,软件可安装于普通家用电脑,检测过程噪音小,速度快,重复性高,配备Calpas标准板用来对仪器检测尺寸数据定期校准。

主要特点:

  • 转盘式,粒子相对转盘是静止的;

  • 立体式照明专li技术-已获得;

  • 小杂质尺寸可以检测到10µm

  • 可以检测透明料的黑点、白点、各种杂质点、排除因为光源照明方式引起的黑线影响;

  • 模块化,现在测量的是粒子杂色,以后想测量异形等,增加一个模块就可以,不用再买仪器!想增加料斗、改变光源,都不用再买仪器了!

  • 可以检测和记录所有的杂质信息;

  • 中文软件,商业电脑即可安装,自定义设置杂质的名称和颜色范围、尺寸大小,并统计分析,帮助客户找到原因。

 技术参数:

  • 系统名称:改性塑料粒子黑点杂质转盘式检测仪

  • 系统功能:一套系统检测粒子异色、异形。

  • 样品状态:透明、半透明、不透明

  • 分析时间:0.5~5min/kg颗粒

  • 分析方法:静态&动态整体分析

  • 粒子规格:10~30,000μm

  • 粒子形状:10~30,000μm分级间隔

  • 粒子色度用户自定义,自动&手动校准

  • 光源:立体照明,排除阴影的影响。

  • 喂料系统:三维振动槽,宽度可设计,进料速度可调

  • 相机分辨率:分辨率1280×960或以上。

  • 重复性:SD.0.5%(重复测量)SD.1.0%(快速测量)SD.5%mean rel.SD

  • 料斗容量:1-5Kg

  • 硬件控制:硬件控制部分自动连接软件驱动。

  • 检测报告:测试完成后自动生成检测报告。

  • 数据定期清理:可根据需求设定自动清理数据周期,例如1个月、3个月、6个月等。

  • 噪音:大噪音小于65分贝。

  • 料槽自清洁系统:带自清洁系统。

  • 测试软件含电脑:操作系统win7win7以上,硬件满足测试软件要求,实时图像处理,电脑为商业机。

双探头转盘式黑点杂质检测仪介绍

产品特点

  • 双探头检测系统

  • 异形异色分析

  • 可变照明控制

  • 操作稳定便捷

  • 设备可自由移动

  • 自动平衡装置

  • 工业电脑高效稳定

  • 全自动电离空气清洁系统

  • 小检测尺寸: 20 µm

  • 检测速度 : 200kg/1hour.
