当前位置:首页  >  产品中心  >    >  钢铁行业检测仪器  >  DR FTSDJH显微测厚仪

DJH显微测厚仪

简要描述:DJH显微测厚仪将试样放在钻孔台上,调整自动钻孔装置的钻孔深度控制轮,使钻头刚好穿入基板,在试样上
2 个不同部位钻出圆形浅角缩孔。
4. 5. 4. 2 将试样放在测量台上,调节显微视频图像系统,使缩孔处涂层各界面均可清晰成像于视频上。
利用显微视频图像系统的标尺即可直接读出各涂层厚度。

  • 厂商性质:代理商
  • 更新时间:2023-04-14
  • 浏览次数: 1357

详细介绍

DJH显微测厚仪

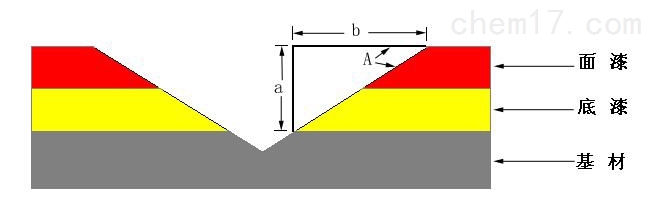

系统工作原理

    用一个成一定角度的钻头钻一个光滑的孔,并使之刚好露出底材。由于被钻的狭窄角度所显露出来的膜宽是实际膜厚的10倍以上,所以用三角形法计算膜厚时要使用系数10来扩大膜厚度使之便于观察。

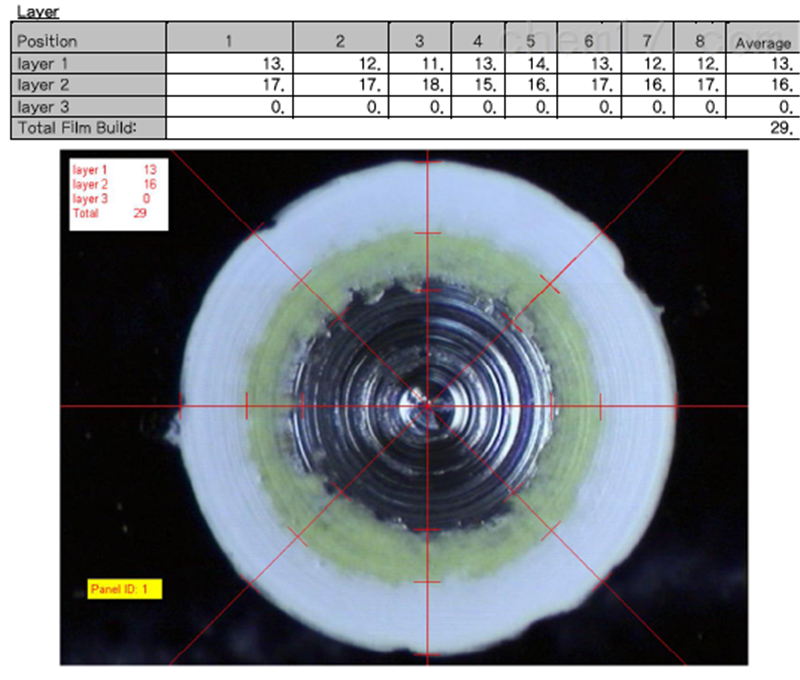

获取高清晰的图像








综合特点:

§  一次测量即可得到底漆和面漆涂层的厚度,最多同时测量四层

§  特别设计的精细钻孔机,自动制样简易又具重复性

§  激光十字靶,帮助系统快速定位样品孔

§  LED长寿命光源照明,图像更清晰

§  多至八点的多点平均值,保证试验结果的重复性

§  测试既快又准确,测试结果不受系统放大率的影响

§  低成本维护,操作安全,无需任何溶剂和擦拭剂



DR FTS产品配置:

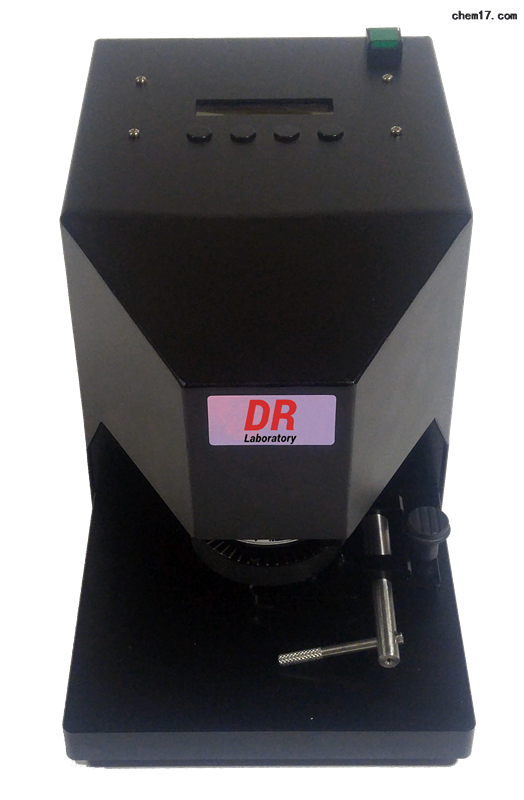

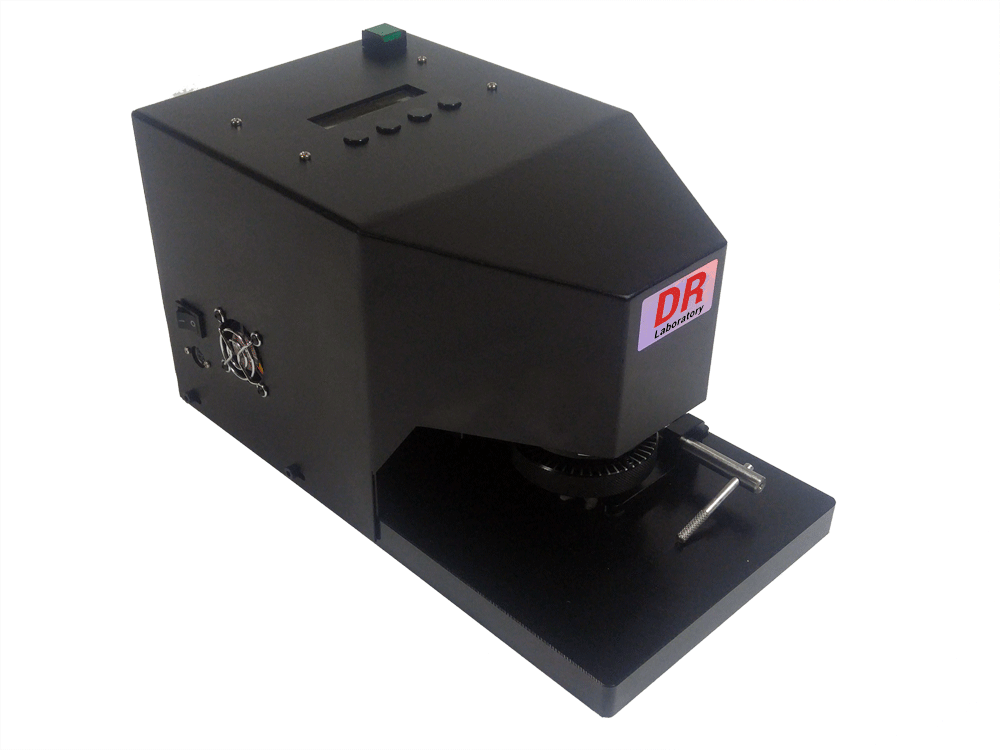

(1)   自动钻孔机 1套






可调钻孔深度(25μm/级)

配置LCD显示屏

工具包(1个清洁刷,2个微小插入工具)

钻孔器备用钻头 10个

钻头寿命:1500次

电源:AC 110-220V,50-60Hz,单相

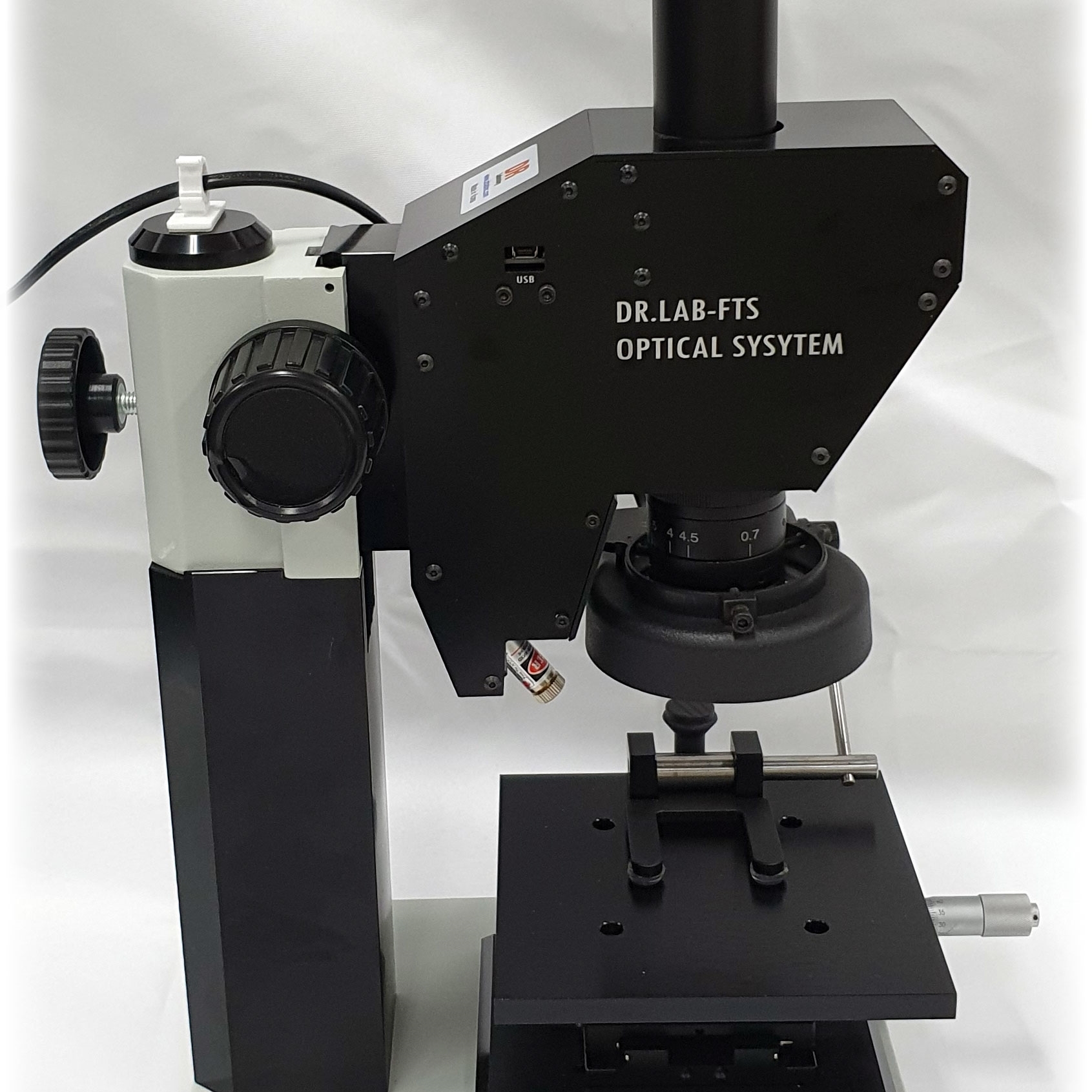

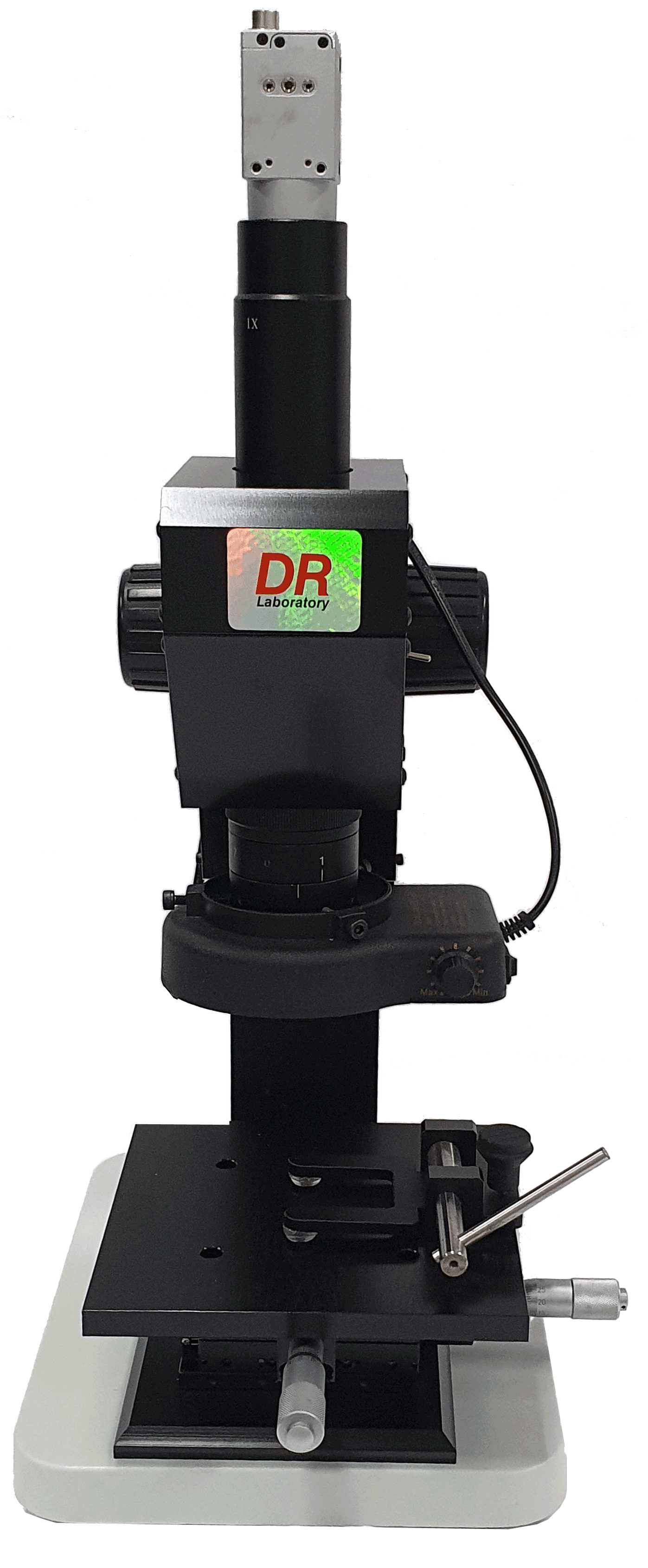

(2)   带激光十字靶的光学系统 1套






变焦编码器系统

激光十字靶     1个

玻璃尺         1个

LED光源       1个

高清彩色CCD相机  1个(相机分辨率:Max 1264×964)

光学连续变焦(最大200倍)

(3)   测量S/W

自动报告输出,符合ASTM D5796(Excel格式)

测量层数:4层

涂层钻孔精度:±0.17μm

*电脑要求:

主机:Intel双核,4G内存,SSD128G

显示器:22英寸LED显示器(分辨率:大于1920×1080)

*软件要求:

配备Microsoft Office(Excel)

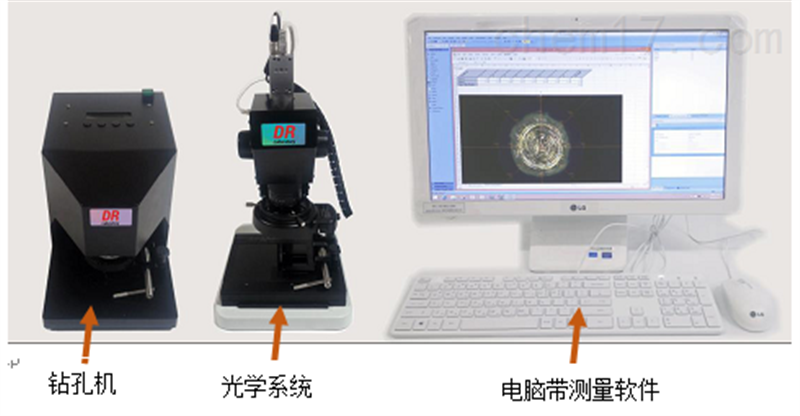

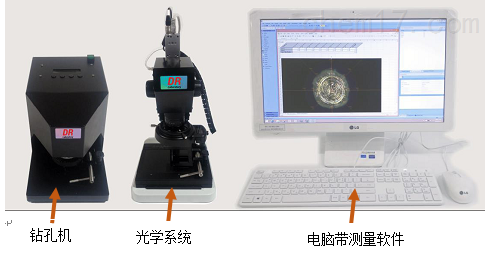

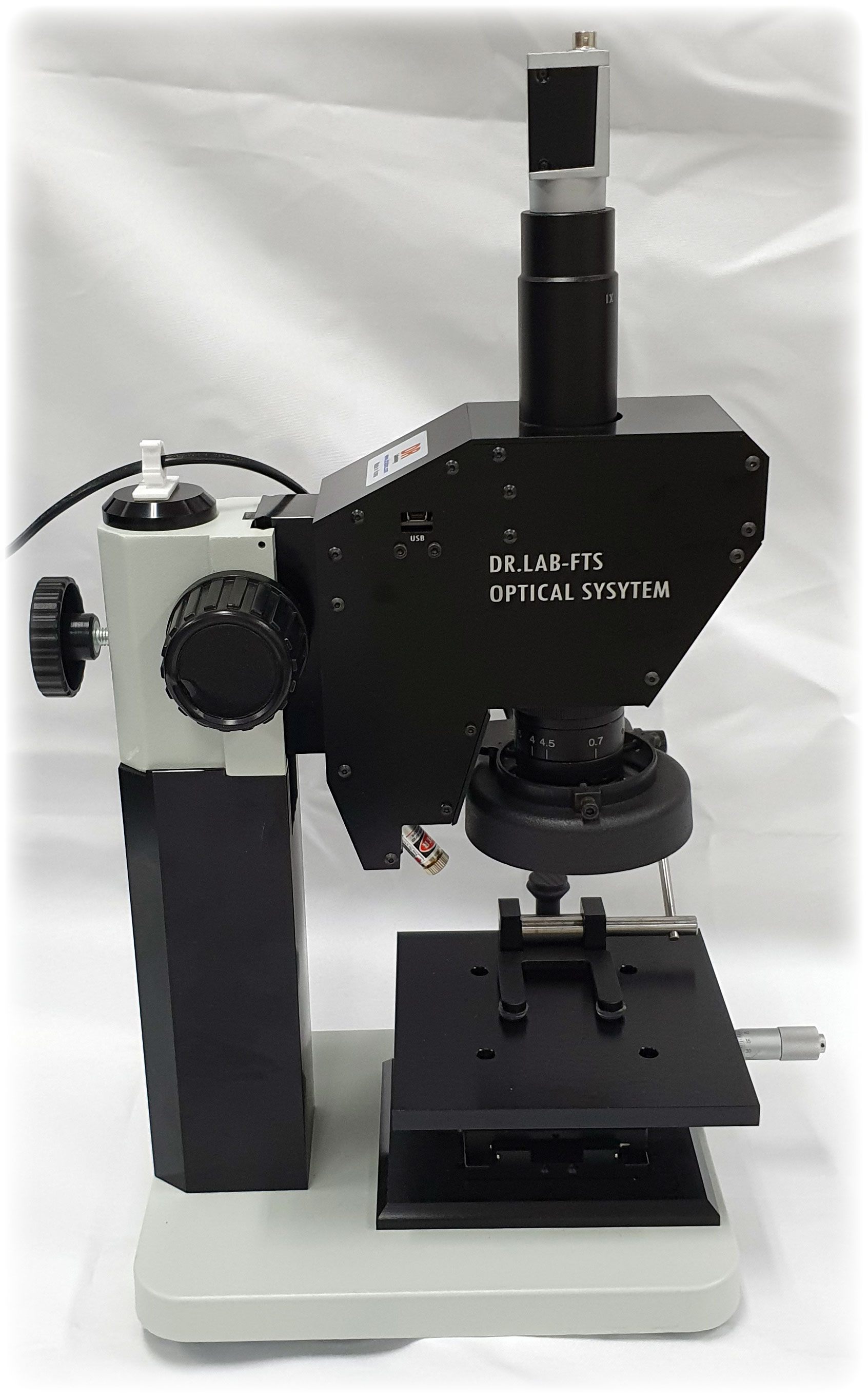

钻孔破坏式显微测厚仪DR FTS配置图片:
